HPS40 4+2

赫尔思曼汽车技术 PowerStar 40 4+2连接系统具备屏蔽和密封性能，专为市场上用于电动汽车的高压车载充电器而设计。该高压连接器符合全球汽车标准。

产品具有优化的设计和轻量的特点，具有操作灵活性。作为该细分市场中可用的极其小的连接系统，它保证了超高的性能和顶级处理性能。

销售团队中国是您的专属咨询联系人

中国

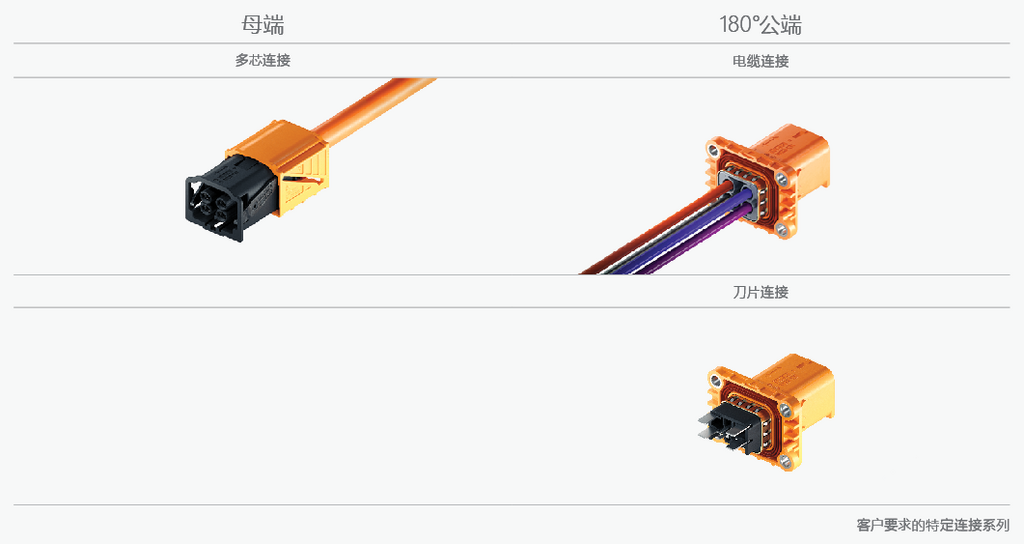

可根据要求实现多种设备连接

^{*_{请联系产品经理}}

主要特征	HPS40 (4+2 路)
电流等级	1级和2级电流连接器
应用	三相充电
PIN针数	4（高压）+2（高压互锁回路可供选配）
运行条件	U = 1,000 VDC
电压等级	符合ISO 6469-3:2011的B级 60 VDC < U ≤ 1,000 VDC 25 VAC < Ueff ≤ 707 VAC (15-150 Hz)
环境条件	–40° C to +140° C
最大适用海拔	4,000米
最大电流负载	53 A/80° C (4 x 6.0 mm²), 请参见降额
IP防护等级	IPXXB (已拆卸), IPXXD (已装配)
水密性	IP6K9K, IPX8
电磁兼容 (6.0 mm²)	until 2 MHz < 2.5 mΩ/m until 30 MHz < 5 mΩ/m > 65 dB (30 MHz 至 300 MHz)
屏蔽区	360° 圆周
屏蔽接触电阻	< 2,0 mΩ（从护套电缆到总外壳的总和）
振动强度2	符合LV214/215-PG17（第一个固定点在<200 mm, 第二个固定点在<250 mm）
配合/解除配合力	< 75 N
二级锁系统	激活力<40 N，没有意外开启的可能
越光安全	是的
极化/编码	错位作用力 > 225 N
CPA 系统	操作力< 30 N
HVIL 系统	最小 1.0 mm (标称 2.0 mm), 引导特征
电缆横截面	4.0 mm²; 6.0 mm² as MCC 作为MCC和SCC解决方案
端子系统信息
端子系统	HCT4 (4.0 mm 圆形端子)，银，压接
材料/表面	铜合金，铜镍硅，银
连接方式	压接
配对循环	最大限度 50个循环
客户可定制信息
电缆横截面	多芯线: 4.0 mm², 6.0 mm²
连接载体编码	A, B, Z

产品单页

图纸

HPS40 4+2 | System Drawing Female Connector MCC (809-981-...00)

pdf 744 KB
HPS40 4+2 | System Drawing Male Connector 180° Blade (809-490-...00)

pdf 594 KB
HPS40 4+2 | System Drawing Male Connector 180° Wire (809-980-...00)

pdf 945 KB
HPS40 4+2 | System Drawing Male Connector Blade HP (810-343-...00)

pdf 817 KB
HPS40 4+2 | Singel Part Drawing Female Connector MCC (809-981-...00)

pdf 3 MB

产品和工艺规格

HPS40 4+2 | Handling Manual

pdf 391 KB
HPS40 4+2 | Product Specification EPS-100108 Female Connector MCC (809-981-...00)

pdf 2 MB
HPS40 4+2 | Product Specification EPS-100139 Male Connector 180° wire (808-264-…00)

pdf 475 KB
HPS40 4+2 | Product Specification EPS 100184 Male Connector blade (809-490-…00)

pdf 1 MB
HPS40 4+2 | Process Specification EVS-100108 Female Connector MCC (809-981-...00)

pdf 3 MB
HPS40 4+2 | Process Specification EVS-100161 Female Connector unshielded

pdf 2 MB

空间模型

HPS40 4+2 | 3D Space Model Female Connector MCC open (809-981-...00)

stp 14 MB
HPS40 4+2 | 3D Space Model Female Connector MCC closed (809-981-...00)

stp 17 MB
HPS40 4+2 | 3D Space Model Male Connector 180° Blade (809-490-...00)

stp 10 MB
HPS40 4+2 | 3D Space Model Male Connector 180° Wire (809-980-...00)

stp 7 MB
HPS40 4+2 | 3D Space Model Male Connector Blade HP (810-343-...00)

stp 10 MB
