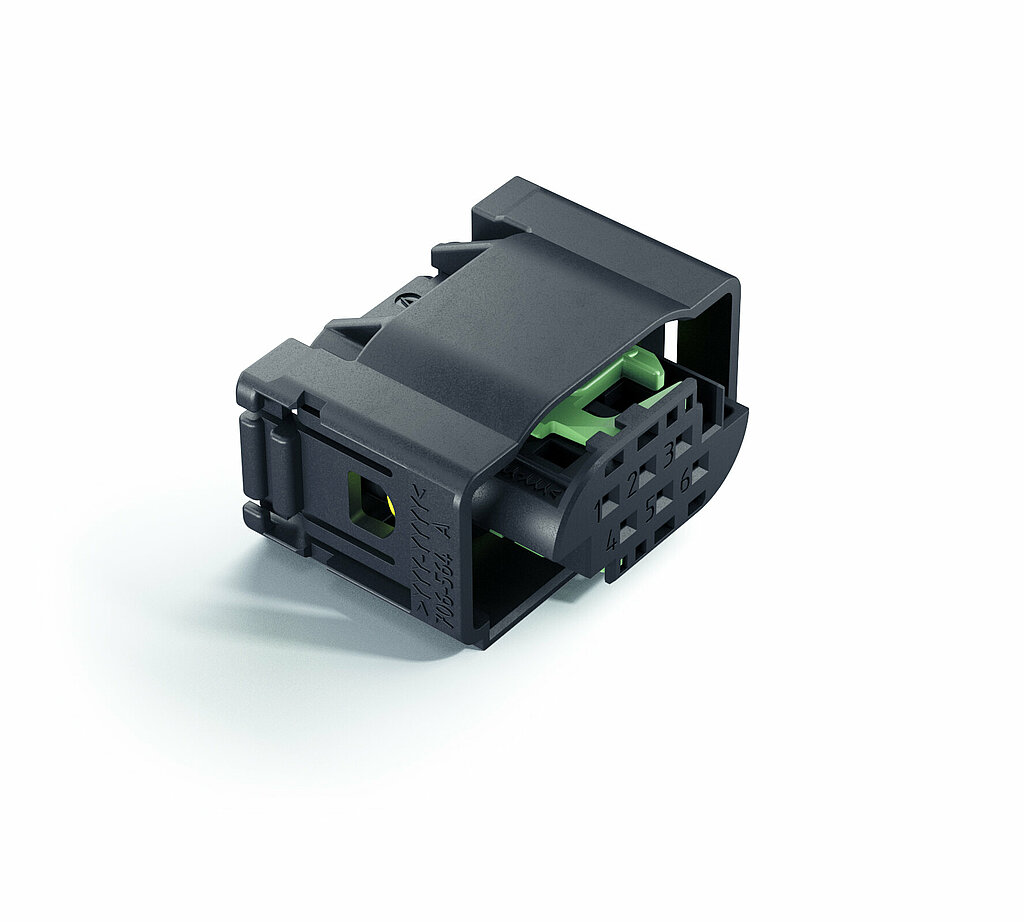

0.63 SealStar（密封之星）



壳体具有诸多优点，能承受极端条件。



产品外壳不会影响连接器的性能，但却是SealStar连接器结构紧凑、坚固防水的基础。



赫尔思曼汽车技术与各大知名主机厂和系统制造商合作设计出SealStar产品外壳。

销售团队 中国 是您的专属咨询联系人

中国

+86 513 8070 5899
sales.china@cn.hirschmann-automotive.com
联系我们
一般产品信息 | 0.63 SealStar F LL
产品料号 810-650-… 809-109-…
产品界面 female (F)
产品规格 (n/a) EPS-100103-00
工艺规范 (n/a) EVS-100103-00
产品技术信息
端子数量 2孔
端子间距 4.0 mm
导线尺寸范围 max. 0.75 mm2
带密封应用 密封
料号编码 可用
电压等级 ≤ 60 V
端子排数 1 行
CPA (连接器二次锁) 有 CPA  无 CPA
TPA（端子锁定） 使用 TPA
适配端子类型（一次锁定) Locking Lance (LL)
端子塑壳原材料 PBT GF20
配套部件
适配端子系统
赫尔思曼汽车技术不销售，请直接联系供应商		 TE Connectivity MQS 0.63: C-929454 (drawing)
端子雨塞直径 (ELA & ELB)
赫尔思曼汽车技术不销售，请直接联系供应商		 Ø 3.45 mm 连接器孔数
SWS 在相应的终端图纸上给出
连接器接口说明
母端接口图纸 TE 114-18063-122



外壳的主要特色

模穴 2, 3和6孔
出线 180°
端子 MQS 0.63 (泰科电子)
端子间距 3.5 to 4.0 mm
温度范围 -40°C to +120°C
线径范围 最大 0.75 mm2



模穴 CPA 防错编码 订单/产品编号

是否为标准件

 双排 LV-214 严重程度 USCAR 严重程度
2 不适用 A 809-109-541 是 不适用 是 3 不适用 不适用
2 不适用 B 809-109-542 是 不适用 是 3 不适用 不适用
2 不适用 C 809-109-543 视情况而定* 不适用 是 3 不适用 不适用
2 适用 A 810-650-... 视情况而定* 不适用 是 3 不适用 不适用
2 适用 B 810-650-... 视情况而定* 不适用 是 3 不适用 不适用
2 适用 C 810-650-... 视情况而定* 不适用 是 3 不适用 不适用
3 不适用 A 809-315-541 是 适用 是 3 不适用 不适用
3 不适用 B 809-315-542 是 适用 是 3 不适用 不适用
3 不适用 C 809-315-543 是 适用 是 3 不适用 不适用
3 不适用 E 809-315-544 是 适用 是 3 不适用 不适用
3 适用 A 810-651-... 视情况而定* 适用 是 3 不适用 不适用
3 适用 B 810-651-... 视情况而定* 适用 是 3 不适用 不适用
3 适用 C 810-651-... 视情况而定* 适用 是 3 不适用 不适用
4 不适用 A 810-284-... 视情况而定* 适用 是 3 不适用 不适用
4 适用 A 810-652-... 视情况而定* 适用 是 3 不适用 不适用
6 不适用 A 809-140-541 是 适用 是 3 不适用 不适用
6 不适用 B 809-140-542 是 适用 是 3 不适用 不适用
6 不适用 Z 809-140-544 是 适用 是 3 不适用 不适用
6 不适用 A 809-140-545 是 适用 是 3 不适用 不适用
8 不适用 A 810-658-... 视情况而定* 适用 是 3 不适用 不适用
12 不适用 A 810-659-... 视情况而定* 适用 是 3 不适用 不适用



*视情况而定: 仅限于终端客户或者为他们量身定制
