优势速览:
- 外罩符合人体工学设计,可在插入过程中实现极佳的功率传输
- 同一外罩与多个汽车连接器兼容
- 易于操作
- 易于装配
- 符合GS95006-7-1(LV 214)/MBN 10384(LV 214)/VW 75174(LV 214)以及更高的坚固性要求(装配/拆卸和防移位)

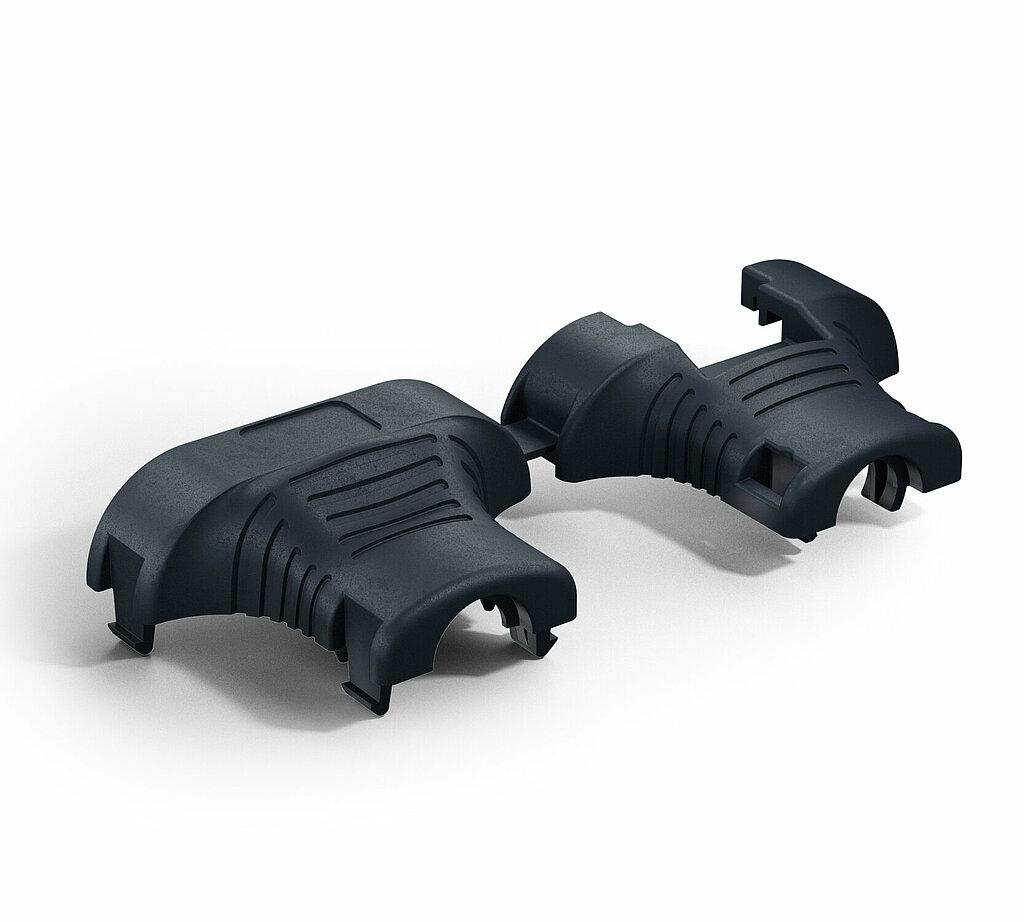

- 带薄膜铰链的一片式保护盖
- 辅助安装支撑面
- 配有控制锁定位置的检查口
- 耗电标称直径4.5/7.5
- 出线:180°,直线设计,适用于标称直径4.5
- 出线:90°,纵向设计,用于标称直径4.5/7.5
- 外罩在两侧均可闭合
- 材料:PA6
- 耐温性:-40°C至+140°C(标准:最高+150°C)
- 符合GS 95024-3-1(LV 124)/MBN 10306(LV 124)/VW 80000(LV 124)耐化学性要求
- 符合IPX9K标准中高压和蒸汽清洗要求
电缆出口 | 180°, 径直出口 专为标称设计
90°, 左或右出口 专为公称宽度而设计 |
颜色 | 黑 |
材料 | PA6 |
温度范围 | -40°C 至 +140°C |
耐化学性 | 根据 GS 95024-3-1 (LV 124), MBN 10306 (LV 124), VW 8000 (LV 124) |

料号 | 出线 | 选型 | SealStar(密封之星) 1.2 1 | SealStar(密封之星) 2.8 1 | SealStar(密封之星) HMK 1.2 1 |

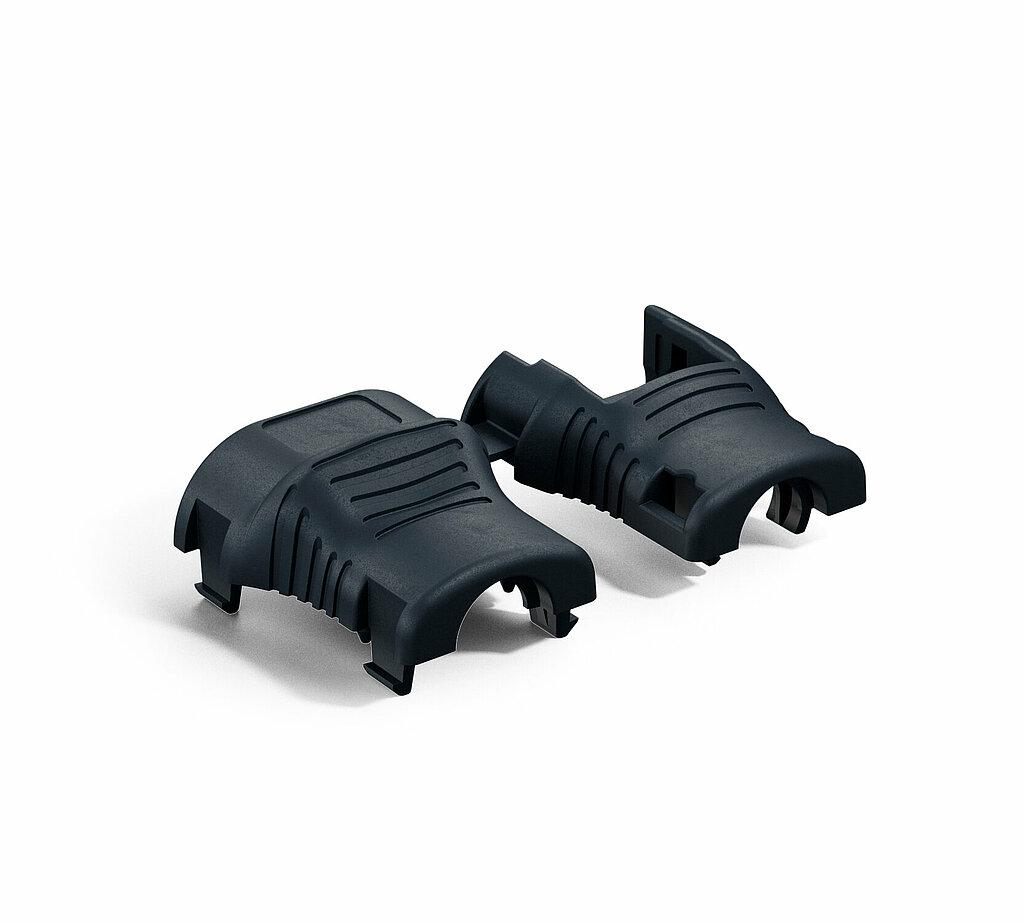

707-130-501 | 180° | 4.5 | 2way | 805-120-... 2 2way | 872-857-... 2 | - | 2way | 806-026-... 2 |

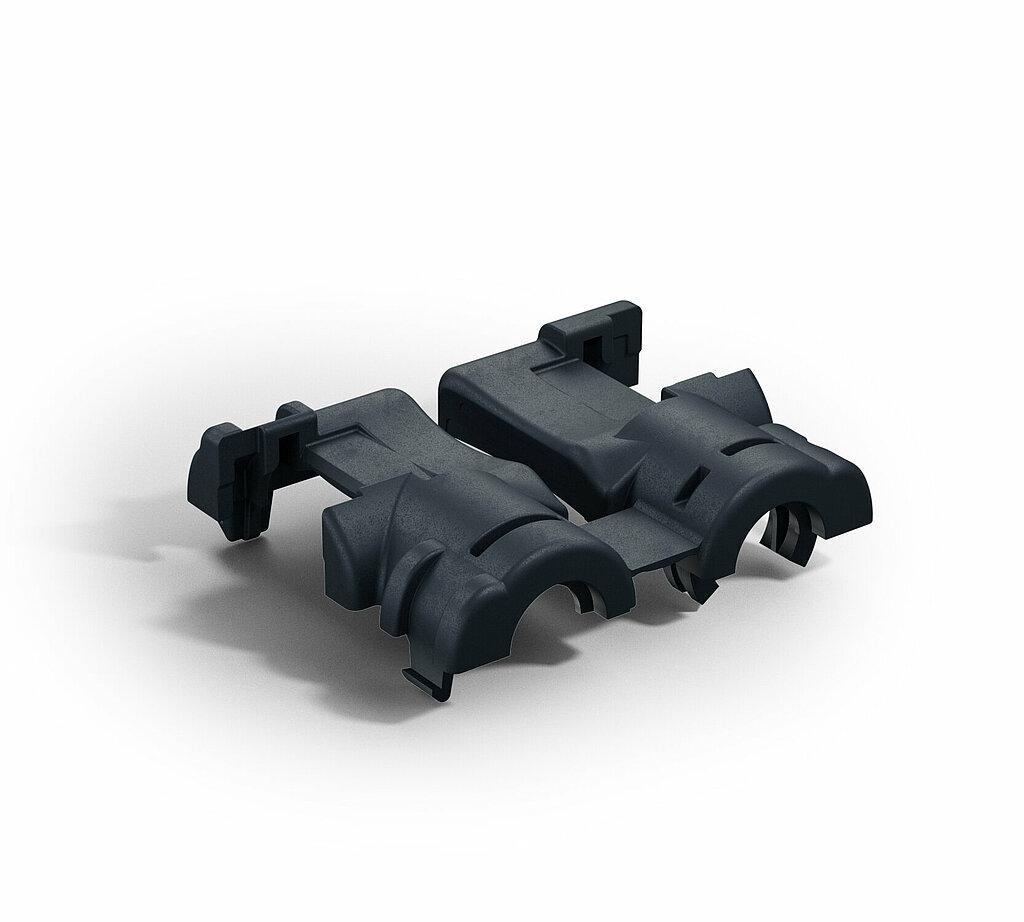

707-131-501 | 90° | 4.5 | 2way | 805-120-... 2 2way | 872-857-... 2 | - | 2way | 806-026-... 2 |

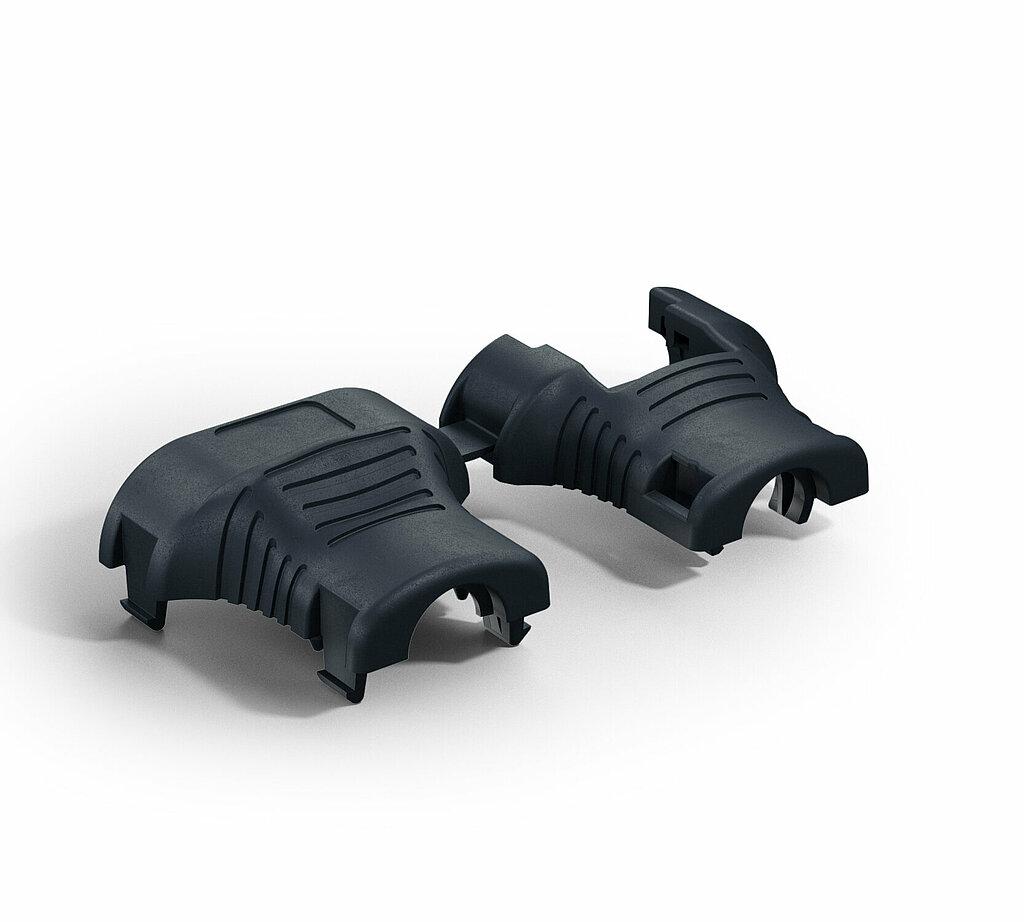

707-132-501 | 180° | 4.5 | 3way | 805-121-... 2 3way | 872-858-... 2 3way | 872-597-... 2 | 2way | 807-872-... 2 2way | 805-198-... 2 | 3way | 806-881-... 2 |

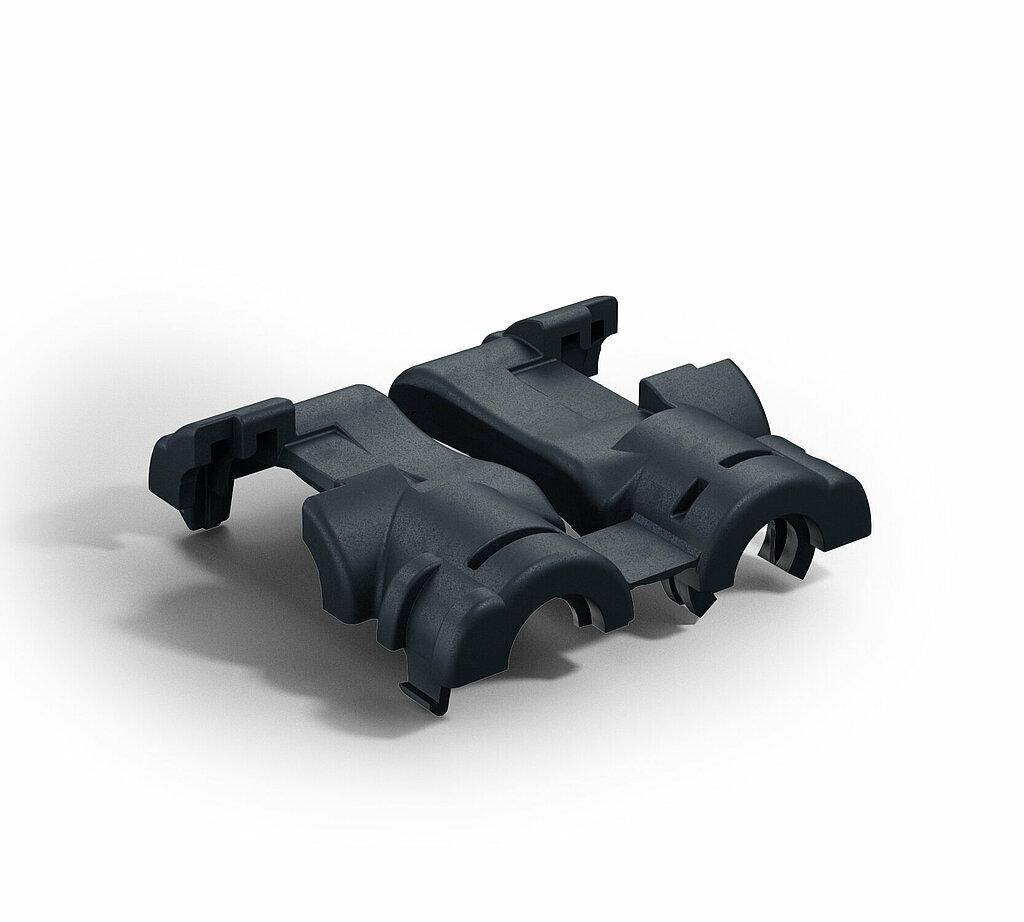

707-133-501 | 90° | 4.5 | 3way | 805-121-... 2 3way | 872-858-... 2 3way | 872-597-... 2 | 2way | 807-872-... 2 2way | 805-198-... 2 | 3way | 806-881-... 2 |
707-134-501 | 180° | 4.5 | 4way | 805-122-... 2 4way | 872-859-... 2 | 3way | 807-873-... 2 3way | 805-199-... 2 | 4way | 806-880-... 2 |

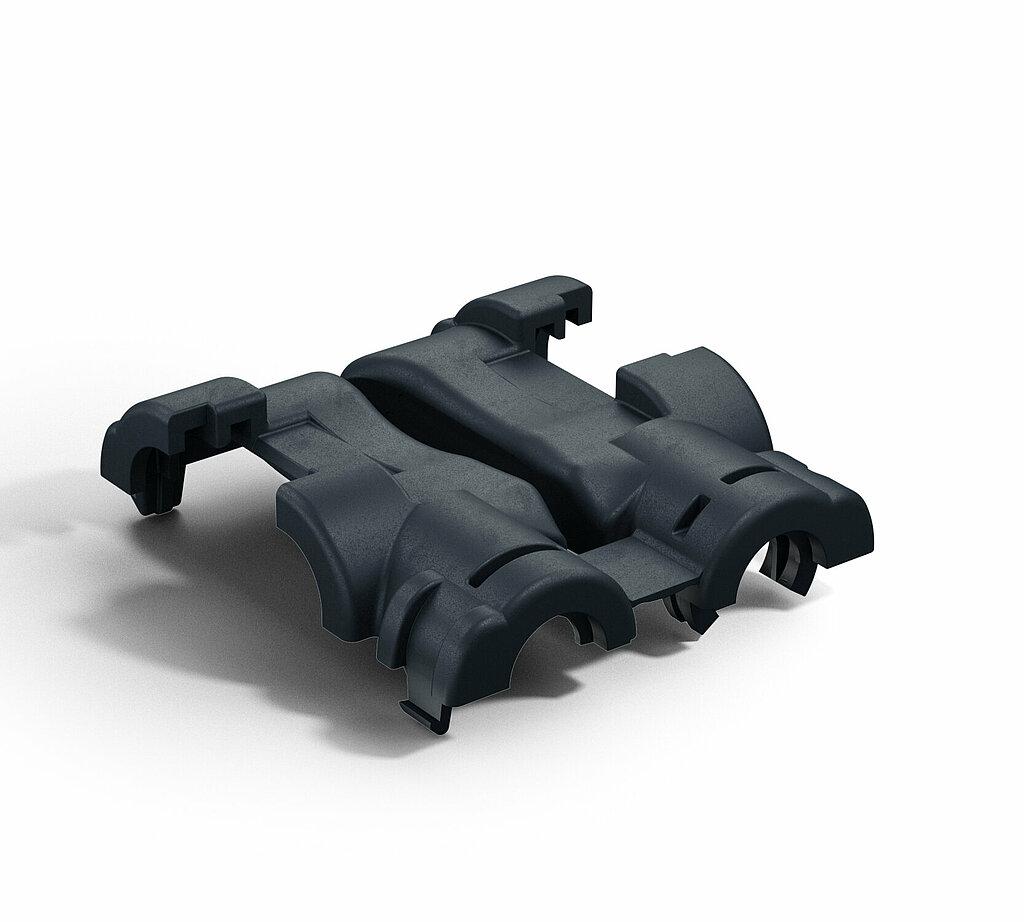

707-135-501 | 90° | 4.5 | 4way | 805-122-... 2 4way | 872-859-... 2 | 3way | 807-873-... 2 3way | 805-199-... 2 | 4way | 806-880-... 2 |

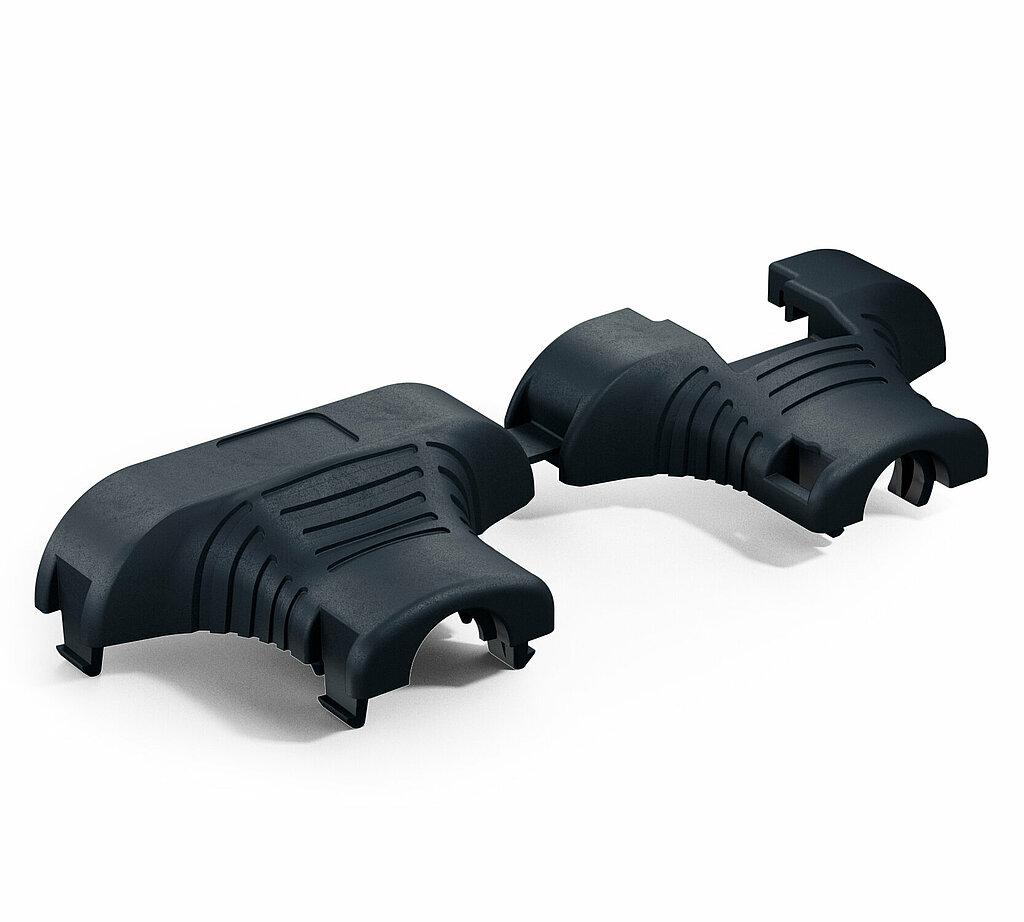

707-136-501 | 180° | 4.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |

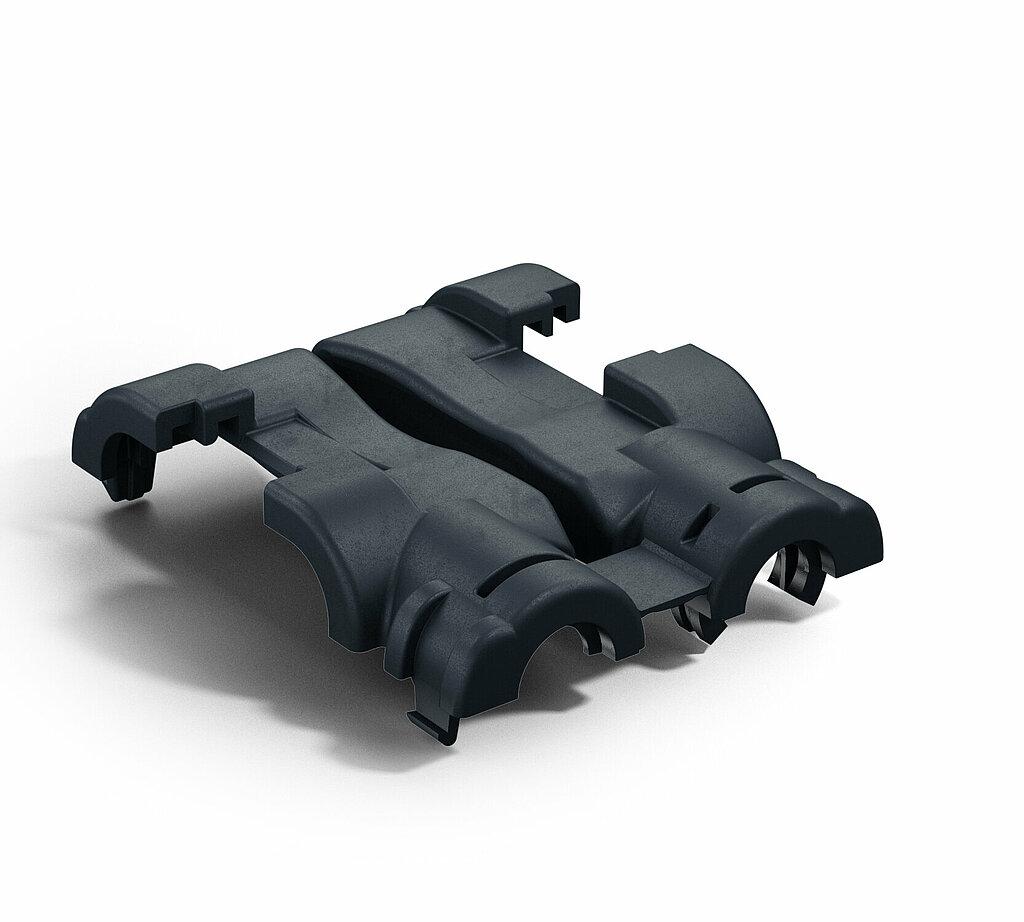

707-137-501 | 90° | 4.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |

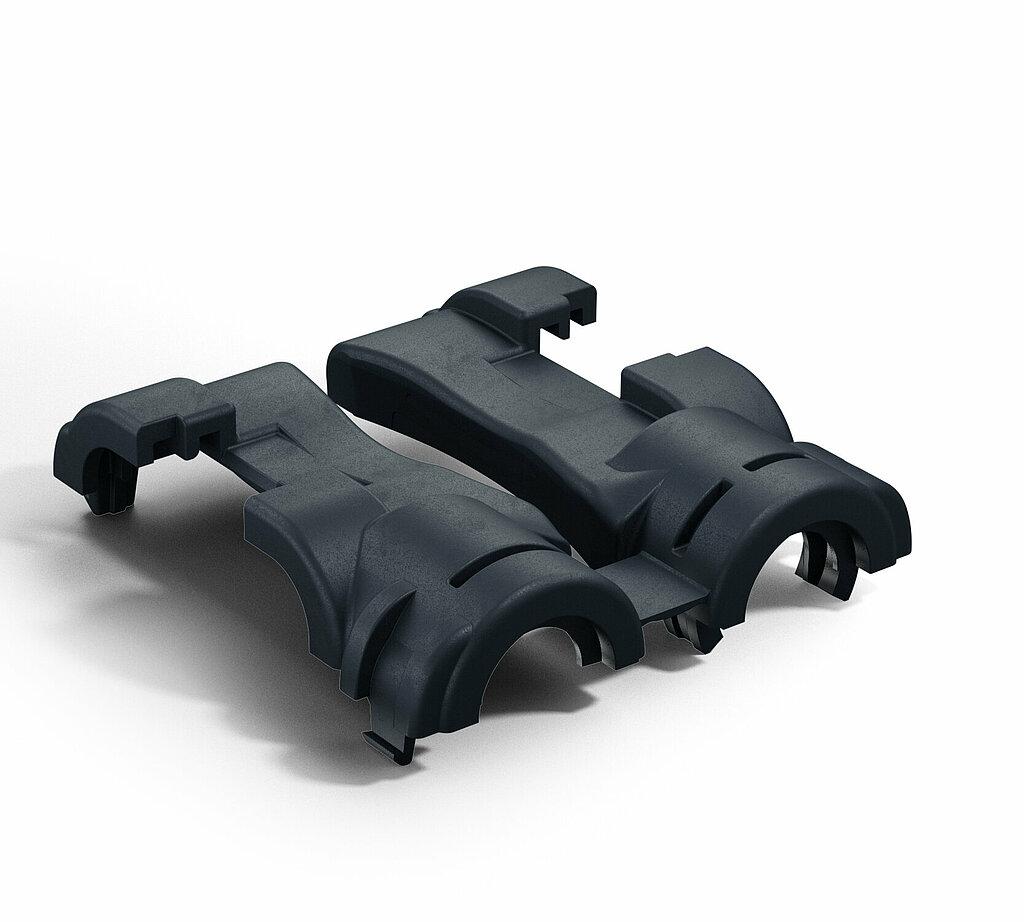

707-138-501 | 90° | 7.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |
1 匹配赫尔思曼汽车技术连接器的订单/料号。
2 更多详细信息,请参考我们SealStar(密封之星)产品单页详情。

图纸
Protective Caps | Drawing 2way 180° (707-130-...00)
pdf 323 KB
Protective Caps | Drawing 4way 180° (707-134-...00)
pdf 357 KB
Protective Caps | Drawing 5way 180° (707-136-...00)
pdf 400 KB
空间模型
Protective Caps | 3D Space Model 2way 180° (707-130-501)
stp 1 MB
Protective Caps | 3D Space Model 2way 90° (707-131-501)
stp 1 MB
Protective Caps | 3D Space Model 3way 90° (707-133-501)
stp 1 MB
Protective Caps | 3D Space Model 3way 180° (707-132-501)
stp 1 MB
Protective Caps | 3D Space Model 4way 180° (707-134-501)
stp 1 MB
Protective Caps | 3D Space Model 4way 90° (707-135-501)
stp 971 KB
Protective Caps | 3D Space Model 5way 90° (707-137-501)
stp 1 MB
Protective Caps | 3D Space Model 5way 90° (707-138-501)
stp 1 MB
Protective Caps | 3D Space Model 5way 180° (707-136-501)
stp 1 MB
