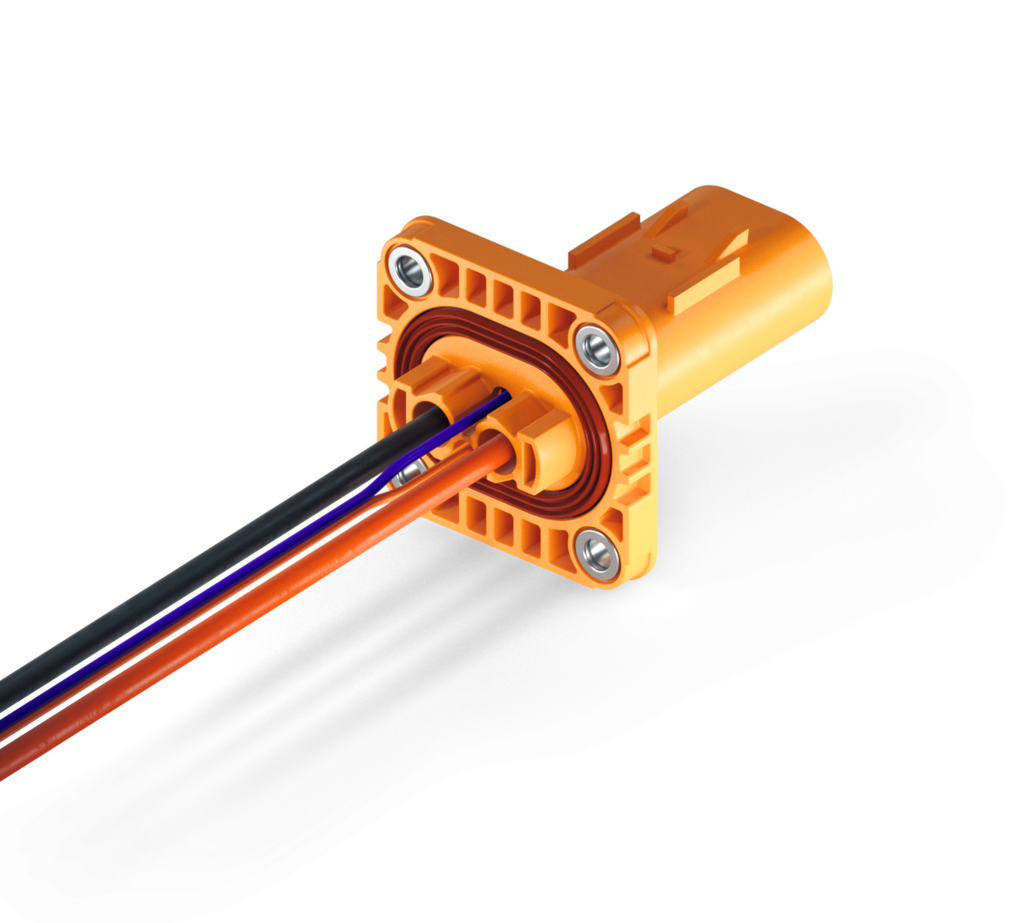

HPS28 2+2 非屏蔽系列



我们的非屏蔽高压连接系统旨在重新定义电动汽车辅助装置的连接方式,从而迈入高压连接的新时代。



无论您是汽车制造商还是技术爱好者,我们的连接器都能为辅助装置的高效、简化连接提供无缝解决方案。我们的非屏蔽高压连接器系统以创新为驱动,为集成辅助装置的设计设定了新标准。



其尖端设计可确保快速、安全和轻松的处理,使其成为增强电动汽车辅助装置连接的重要组件。

销售团队 中国 是您的专属咨询联系人

中国

  • 符合多项汽车测试规范
  • 非屏蔽连接器系统
  • 易于加工
  • 设计简洁、坚固耐用
  • IPXXB+,可选 HVIL
  • 不同的端子选项
  • 高环境温度下的高电流负载
  • 防水等级 IP6K9K
主要参数HPS28 2+2 非屏蔽系列
电流等级电流 1 级连接器
应用辅助单位
PIN针数2(高压)+ 2(HVIL 可选)
运行条件U = 1,000 VDC
电压等级

符合ISO 6469-3:2011的B级

60 VDC < U ≤ 1,000 VDC

25 VAC < Ueff ≤ 707 VAC (15-150 Hz)

环境条件-40° C to +125° C
最大适用海拔5,600 m
最大电流负载27 A at 80° C (1.5 mm2 Cu)
33 A at 80° C (2.5 mm2 Cu)
42 A at 80° C (4.0 mm2 Cu)
最高工作温度+180° C
IP-防护等级IPXXB+ UL (已拆卸),IPXXD (已装配)
水密性IP6K9K, IPX8
屏蔽区域无屏蔽
振动强度根据 TFL 0214 / PG17 V2 Tmax +140°C(第一固定点在200 mm)
插拔力< 50 N
二级锁系统激活力< 40 N,没有意外开启的可能
越光安全
极化/编码错位作用力> 150 N
CPA 系统操作力< 30 N
可选择仅使用工具打开,通过可扫描的 DMC 代码识别 CPA 的关闭位置
HVIL 系统最小1.0 mm,导引特征
端子系统信息
连接系统2.8 x 0.8 (KT/MCP/CTS/MAK)、Ag、压接或
材料/表面Cu-Leg., CuNiSi, Ag
连接方式接压
装配循环最大限度,50个循环
户可定制内容
电缆横截面1.5 mm2, 2.5 mm2, 4.0 mm2
连接载体编码A, B, C, D, Z
