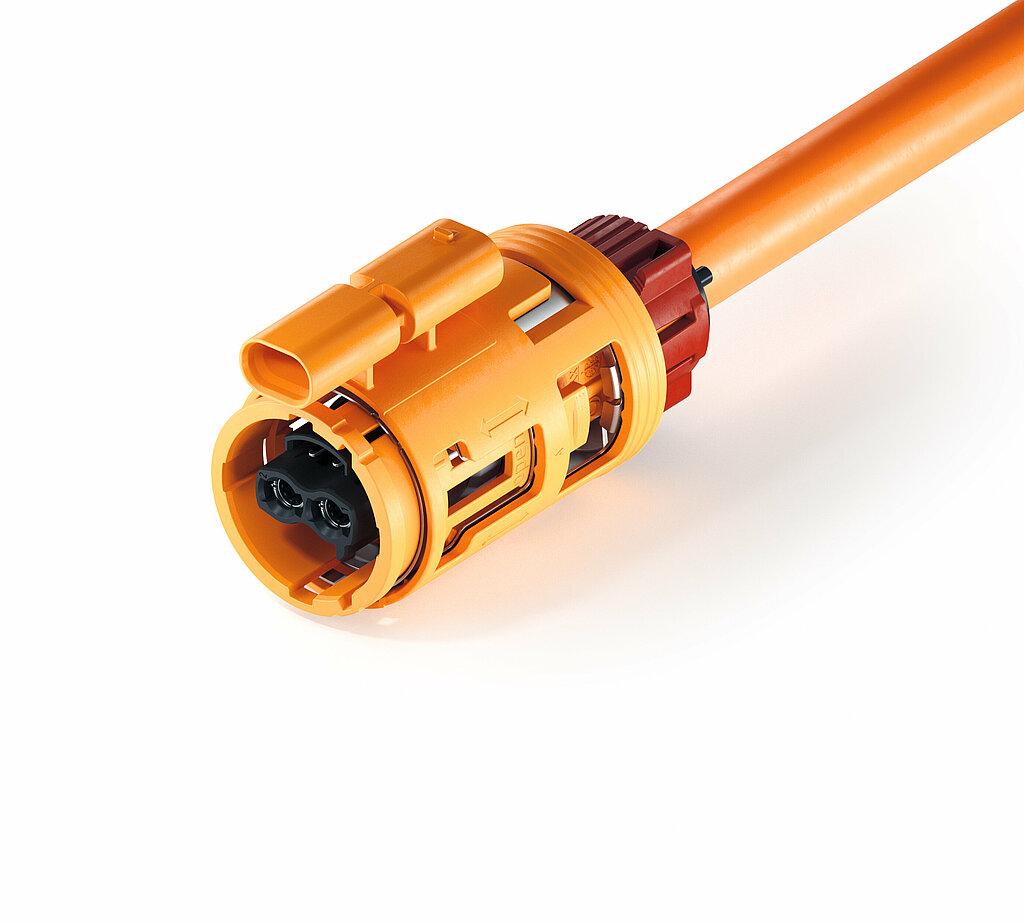

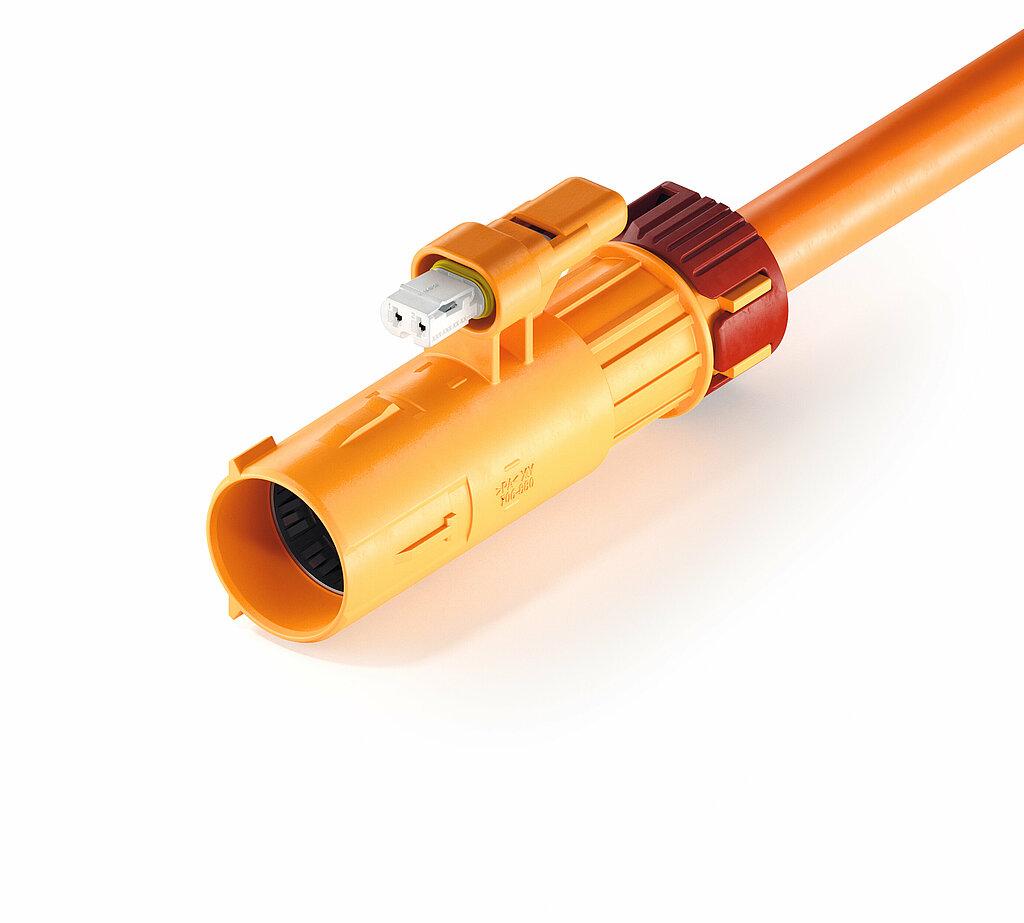

HPS同轴连接器
具备屏蔽和密封性能的赫尔思曼汽车技术 PowerStar同轴连接器提供了极佳分离点。
其紧凑的设计可满足顶部安装条件，也可配备联锁装置。该系列产品符合全球汽车标准和规范。
销售团队 中国 是您的专属咨询联系人
中国
- 符合LV214和USCA*标准
- IP6K9K级防水
- 高温下维持高电流负载
- 360°屏蔽连接
- 设计紧凑
- 低屏蔽过渡电阻
- 易于安装
| 主要特征 | HPS 直插式连接器 (2+2 孔) |
| 电流等级 | 1级电流和2级电流连接器 |
| 应用 | 辅助单元 |
| PIN针数 | 2 (高压) + 2 (高压互锁回路可供选配) |
| 操作条件 | U = 1,000 VDC |
| 电压等级 | B类根据ISO 6469-3:2011 60 VDC < U ≤ 1,000 VDC 25 VAC < Ueff ≤ 707 VDC (15-150 Hz) |
| 环境条件 | -40° C 至 +140° C |
| 最大适用海拔 | 4,000米 |
| 最大电流负载 | 59A/80° C (6.0 mm2), 请参见降额 |
| IP-保护程度 | IPXXB (拆卸), IPXXD (组装) |
| 水密性 | IP6K9K, IPX8 |
| 电磁兼容 (6.00 mm²) | until 30 MHz < 5 mΩ/m > 75 dB (10 kHz 至 500 MHz) > 75 dB (500 MHz 至 1,000 MHz) |
| 屏蔽区域 | 360° 圆周 |
| 屏蔽接触电阻 | < 2 mΩ (从护套电缆到聚合外壳的总数) |
| 振动强度 2 | 符合LV214/215 - PG17 (无固定点) |
| 振动强度 3 | 符合LV214/215 - PG17 (< 200 mm 处的第一个固定点) |
| 振动强度 4 | 符合LV214/215 - PG17 (< 50 mm 处的第一个固定点) |
| 配合/解除配合力 | < 65 N |
| 二级锁系统 | 激活力 < 40 N, 没有意外开启的可能 |
| 越光安全 | 是的 |
| 极化/编码 | 错位作用力 > 200 N |
| CPA 系统 | 操作力 < 30 N |
| HVIL 系统 | 最小 1.0 mm (标称 2.0 mm), 引导特征 |
| 端子系统信息 | |
| 端子系统 | HCT4 (4.0 mm 圆形端子), 银, 压接 |
| 材料/表面 | 铜合金，铜镍硅，银 |
| 连接方式 | 压接 |
| 装配循环 | 最大限度，50个循环 |
| 客户可定制内容 | |
| 电缆横截面 | 2.5 mm2; 4.0 mm2; 6.0 mm2 作为 MCC 和SCC 的解决方案 |
| 连接载体编码 | A, B, C, D, Z |
