1.2 SealStar HMK （密封之星）高抗振连接器
我们的专利高性能发动机端子系统不仅拥有SealStars系列的各项特色，其超高的抗振性、密封性、极端耐温性以及符合AK指令的插口设计、高接触力、自动化批量生产及其他诸多特性同样令人信服。
销售团队 中国 是您的专属咨询联系人
中国
| 一般产品信息 | 1.2 SealStar F HMK LL | |
| 产品料号 | 2孔 806-026-… 3孔 806-881-… 4孔 806-880-… 5孔 805-992-… 6孔 806-524-… |
| 产品界面 | female (F) |
| 产品规格 | EPS-100059-00 |
| 工艺规范 | EVS-100059-00 |
| 产品技术信息 | |
| 端子数量 | 2,3,4,5,6孔 |
| 端子间距 | 4.0 mm |
| 导线尺寸范围 | max. 1.00 mm2 |
| 带密封应用 | 密封 |
| 料号编码 | 可用 |
| 电压等级 | ≤ 60 V |
| 端子排数 | 1 行 |
| CPA (连接器二次锁) | 有 CPA |
| TPA（端子锁定） | 使用 TPA |
| 适配端子类型（一次锁定） | Locking Lance (LL) |
| 端子塑壳原材料 | PA66 GF35 |
| 配套部件 | |

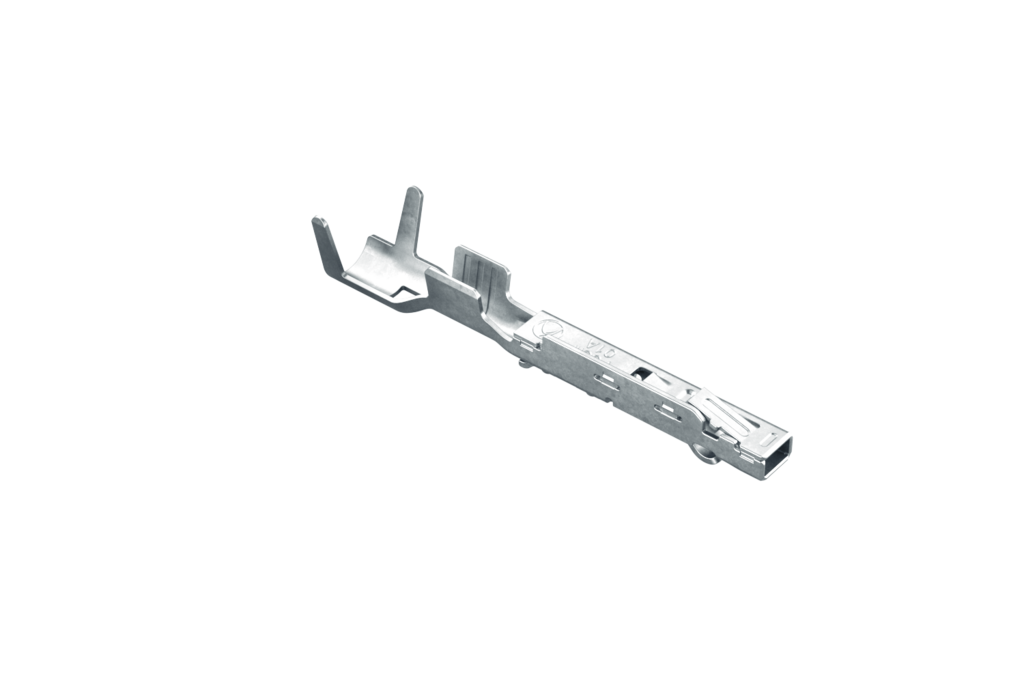

| 适配端子系统 | Hirschmann Automotive GmbH 709-125-..00 |
| 端子雨塞直径 (ELA & ELB) 赫尔思曼汽车技术不销售，请直接联系供应商 | Ø 3.55 mm 连接器孔数 SWS 在相应的终端图纸上给出 |
| 连接器接口说明 | |
| 母端接口图纸 | 872-975-…00 |
| 孔数 | 二次锁 | 料号 | 编码 | 中性母头连接器接口 | 验证状态 | ||
| 2 | ✓ | 806-026-... | 可选 | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |

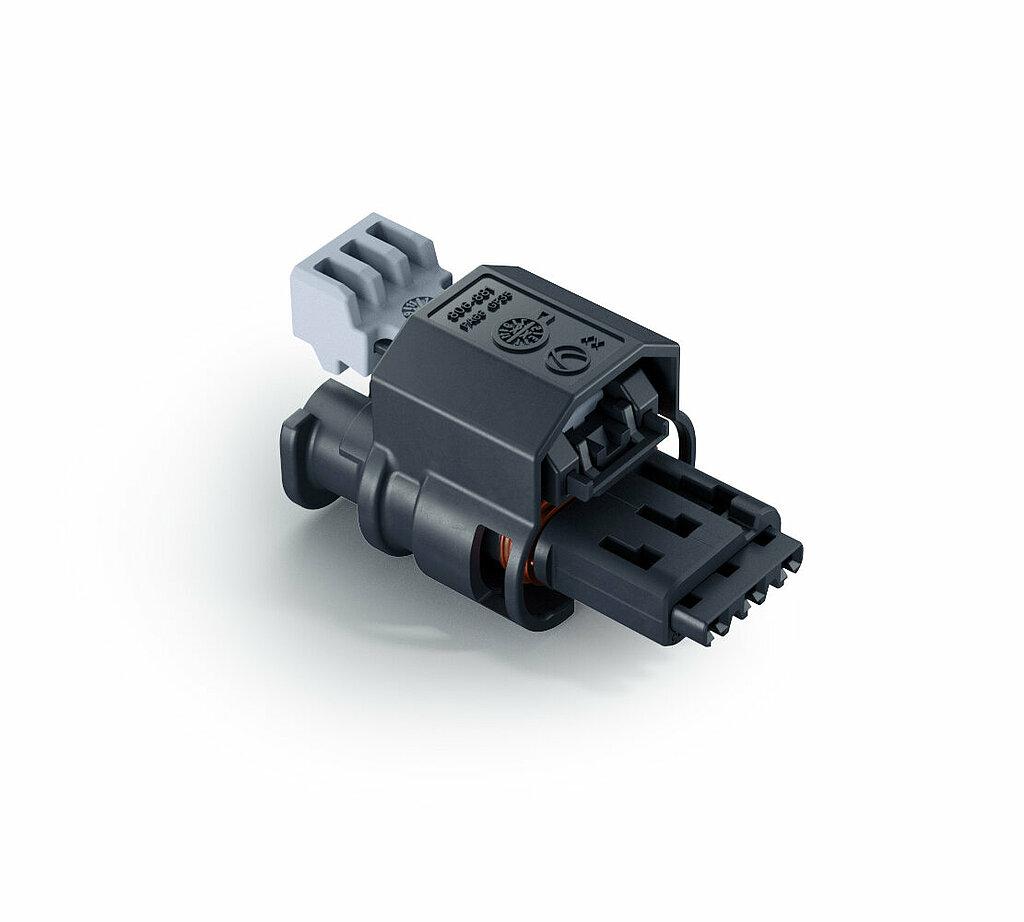

| 3 | ✓ | 806-881-... | 可选 | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |

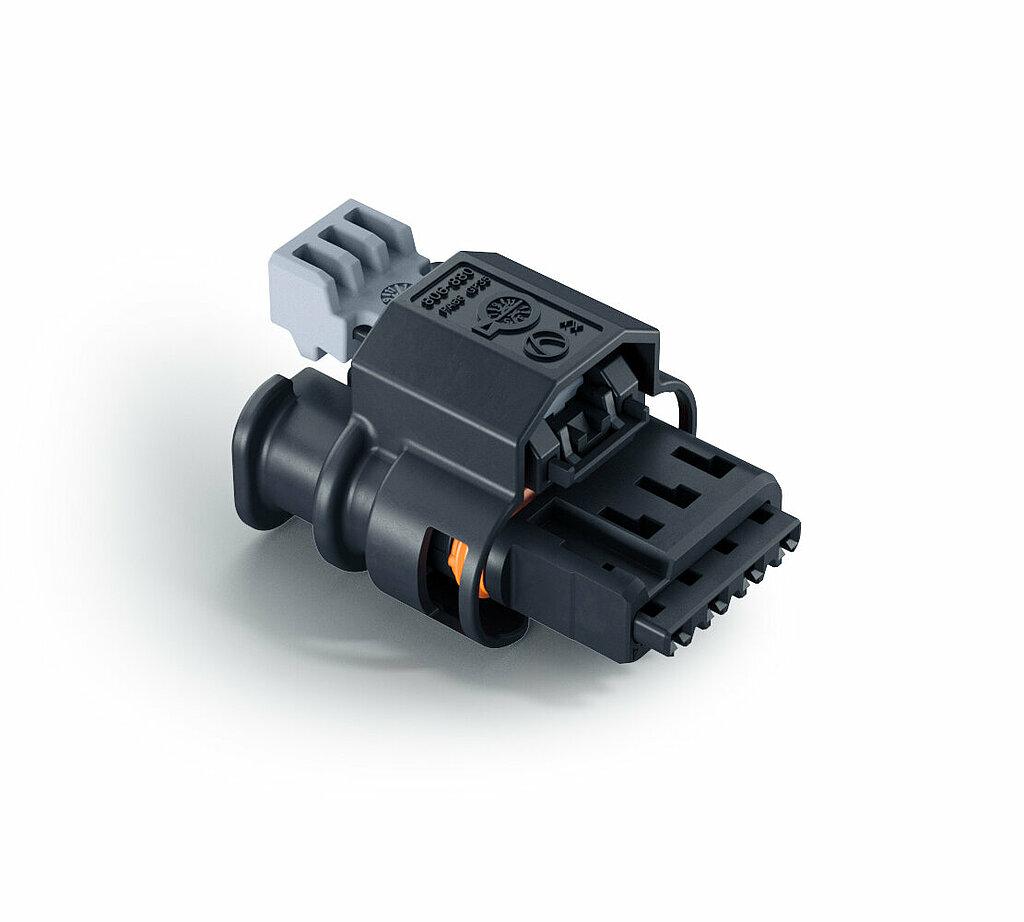

| 4 | ✓ | 806-880-... | 可选 | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 5 | ✓ | 805-992-... | 可选 | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 使用LV124的温度采集方式进行测试
2 建议使用保护盖以达到IPX9K
| 料号 | DGV 导线尺寸范围 | 品信息 |
| 709-125-501 | 0.75-1.00 mm2 | Surface AG2-4 最小订货量 8,000 件（1 件线轴） |
| 709-125-502 | 0.5 mm2 | Surface AG2-4 最小订货量 8,000 件（1 件线轴） |
| 709-125-503 | 0.22-0.35 mm2 | Surface AG2-4 最小订货量 8,000 件（1 件线轴） |
