- 满足 LV 214 & USCAR*检验规范要求
- 防水性符合 IP6K9K
- 易安装性
- 内置互锁装置
- 360° 屏蔽
- 低电阻的“连接器到屏蔽层”接口
- 高环境温度下允许高电流负载
- 稳健设计
HCT4系统是由赫尔思曼汽车技术自行开发的。设备连接可以根据请求以不同的形式实现。多个连接与优化的安装空间也是可能的。

*具体请与产品经理取得联系

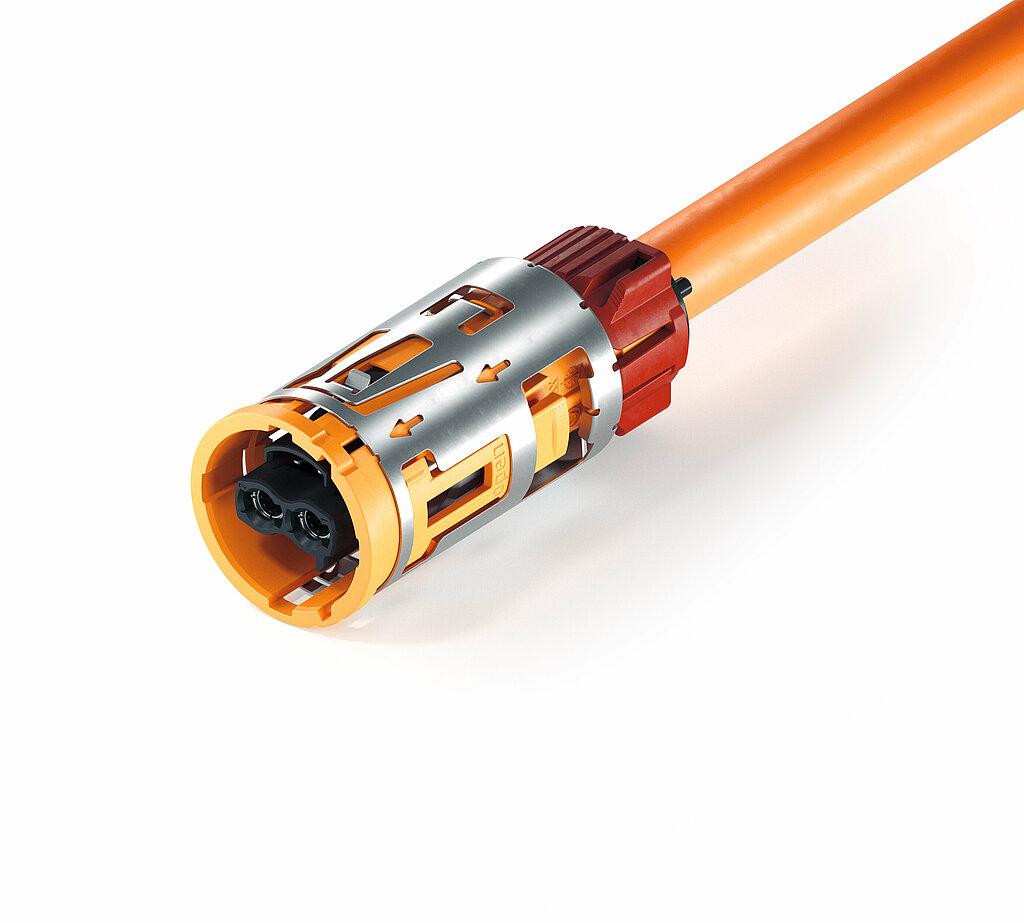

主要特征 | HPS40-2 (2+2 路) |
运行条件 | U = 1.000 VDC |
环境条件 | -40°C 至 +140°C |
最大电流负载 | 6,00 mm2, 请参见降额 64A/80°C; 55A/100°C; 45A/125°C; 37A/140°C |
电压等级 | 符合ISO 6469-3:2011的B级 60 VDC < U ≤ 1.500 VDC 25 VAC < Ueff ≤ 1.000 VDC (15-150 Hz) |
IP防护等级 | IPXXD (组装), IPXXB (拆卸) |
电磁兼容(EMC) | > 70 dB (10 kHz 至 500 MHz) > 65 dB (500 MHz 至 1.000 MHz) |
屏蔽区 | 360° 圆周 |
屏蔽接触电阻 | < 2 mΩ (从护套电缆到总外壳的总和) |
振动强度3 | according to LV214/215 - PG17 (<200mm处的第一个固定点) |
振动强度4 | accoriding to LV214/215 - PG17(<50mm处的第一个固定点) |
电缆横截面 | 2,5mm²; 4,0mm²; 6,0mm²作为MCC和SCC解决方案 |
圆形端子系统 | 4.0 mm (HCT4) |
接触面 | Ag 银 |
线路连接 | 压接 |
线径范围 | 2.5 mm2, 4.0 mm2, 6.0 mm2 |
连接周期数 | 最大限度。 50个循环 |
过渡电阻 | 根据 LV215-1 |
外壳系统 | 带有高性能端子的防触摸高压连接器 |
集成式HVIL系统 | 分钟 1,0mm(标称2,0mm),领先 |
配合/解除配合力 | < 65 N |
二级锁系统 | 激活力 < 40 N 不可能意外打开 |
极化/编码 | 插入力不正确 < 200 N |
Koshiri 安全 | 是的 |
水密性 | IP6K9K 和 IPX8, PG23 (符合LV214 / LV215) |
连接器二次锁 | 是 操作力<30N |
180° 选型
- 甩线式连接
- 刀片式连接
- 母线连接
- 多重连接
90° 选型
- 甩线式连接
- 刀片式连接
- 母线连接*
*可根据要求提供客户特定的连接方式
