SealStar外壳采用变量化设计,可承受高热动态负荷。此外,该系列外壳还具有以下优点:
IPx8/IPx9K级防水
CPA(连接器定位保障)
连接便捷且安全,并带有卡位功能的声音反馈
设计结构紧凑
完全预组装
一级和二级锁定

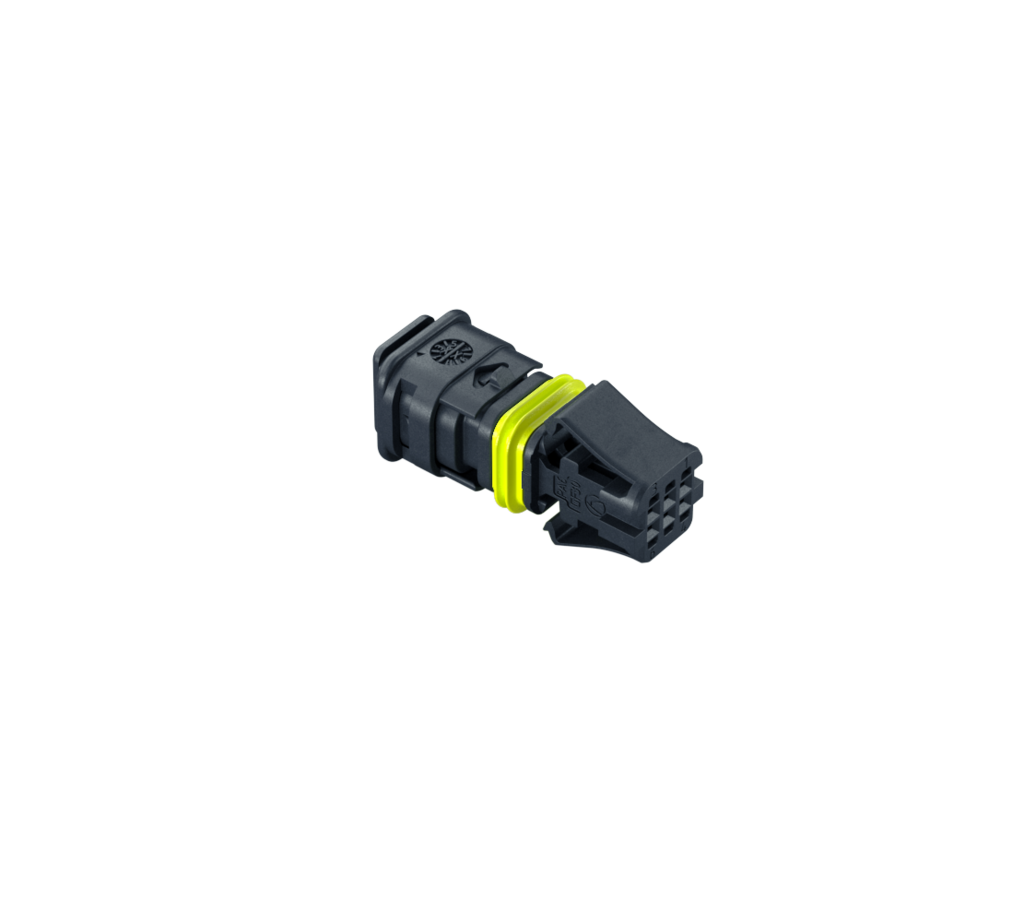

| 一般产品信息 | 0.5 SealStar F | |
| 产品料号 | 813-364-… |
| 产品界面 | female (F) |
| 产品规格 | EPS-100176 (n/a) |
| 工艺规范 | EVS-100176 (n/a) |
| 产品技术信息 | |
| 端子数量 | 6孔 |
| 端子间距 | 1.5 x 1.8 mm |
| 导线尺寸范围 | max. 0.35 mm² |
| 带密封应用 | 密封 |
| 料号编码 | 可用 |
| 电压等级 | ≤ 75 V |
| 端子排数 | 2 行 |
| CPA (连接器二次锁) | 无 CPA |
| TPA(端子锁定) | 使用 TPA |
| 适配端子类型(一次锁定) | Locking Lance (LL) |
| 端子塑壳原材料 | PA6 GF30 |
| 配套部件 | |
| 适配端子系统 赫尔思曼汽车技术不销售,请直接联系供应商 | TE Connectivity NanoMQS LL: C-1703930 (图纸) KOSTAL MK0.5 LL: 10272381-1 |
| 端子雨塞直径 (ELA & ELB) 赫尔思曼汽车技术不销售,请直接联系供应商 | 不需要(因设计原因) |
| 连接器接口说明 | |
| 母端接口图纸 | TE 114-94000-10 |
| 孔数 | 二次锁 | 料号 | 中性母头连接器接口 | 验证状态 | |||
| 6 | - | 813-364-… | TE 114-94000-10 | LV214: TK31/SG2 | USCAR2: S2 v S32 | 阻燃性: HB | IP-Code: IPx7 / IPx8 / IPx9K2 |
1 使用LV124的温度采集方式进行测试
2 建议使用保护盖
