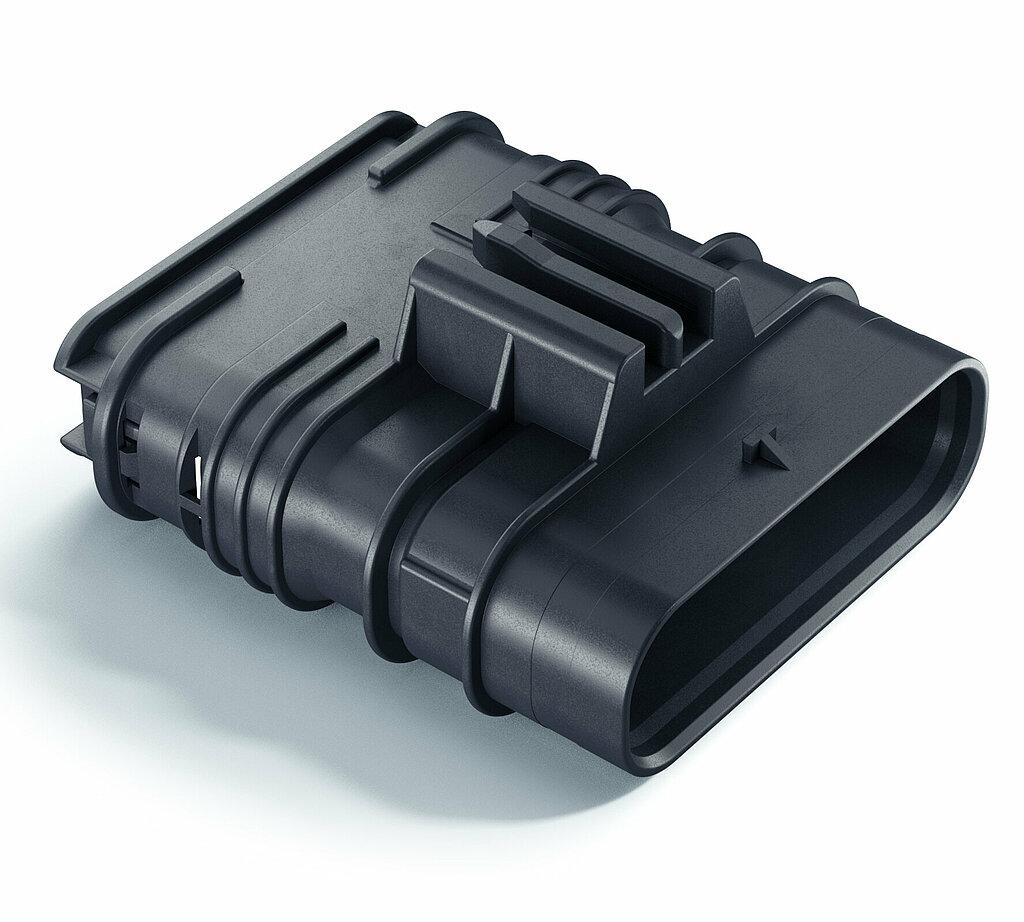

1.2 SealStar （密封之星）公端
进行轻量设计和提升效率需要更小的组件。
SealStar外壳坚固耐用，连接器性能一流，空间要求极低。各大知名原始设备制造商及系统制造商参与了SealStar外壳的创新设计。
外壳的创新设计使其能够兼容各种不同的端子。
订购样品
销售团队 中国 是您的专属咨询联系人
中国
| 一般产品信息 | 1.2 SealStar M LL Gen2 | 1.2 SealStar M LL Gen1 | 1.2 SealStar M LL Gen1 |
| 产品料号 | 2孔 809-555-… 2孔 809-604-... 3孔 809-556-… 4孔 809-557-… 8孔 809-560-… 8孔 809-799-... | 5孔 806-974-... 6孔 806-614-... | 12孔 807-378-… 16孔 805-588-… 16孔 807-446-… |
| 产品界面 | male (M) | male (M) | male (M) |
| 产品规格 | EPS-100121-00 | EPS-100011-00 | EPS-100011-00 |
| 工艺规范 | EVS-100121-00 | EVS-100014-00 | EVS-100014-00 |
| 产品技术信息 | |||
| 端子数量 | 2,3,4,5,8孔 | 5,6孔 | 12,16孔 |
| 端子间距 | 4.0 mm | 4.0 mm | 4.0 mm |
| 导线尺寸范围 | max. 1.00 mm2 | max. 1.00 mm2 | max. 1.00 mm2 |
| 带密封应用 | 密封 | 密封 | 密封 |
| 料号编码 | 可用 | 可用 | 可用 |
| 电压等级 | ≤ 60 V | ≤ 60 V | ≤ 60 V |
| 端子排数 | 1 行 | 1 行 | 2 行 |
| CPA (连接器二次锁) | 有 CPA (见匹配部分） | 有 CPA (见匹配部分） | 有 CPA (见匹配部分） |
| TPA（端子锁定） | 使用 TPA | 使用 TPA | 使用 TPA |
| 适配端子类型（一次锁定） | Locking Lance (LL) | Locking Lance (LL) | Locking Lance (LL) |
| 端子塑壳原材料 | PA66 GF25 | PA66 GF25 | PA66 GF25 |
| 配套部件 | |||
| 适配端子系统 赫尔思曼汽车技术不销售，请直接联系供应商 | TE Connectivity MCON 1.2 LL: C-1418754 (图纸) Kostal MLK 1.2: DOC00082069 (图纸) | TE Connectivity MCON 1.2 LL: C-1418754 (图纸) Kostal MLK 1.2: DOC00082069 (图纸) | TE Connectivity MCON 1.2 LL: C-1418754 (图纸) Kostal MLK 1.2: DOC00082069 (图纸) |
| 端子雨塞直径 (ELA & ELB) 赫尔思曼汽车技术不销售，请直接联系供应商 | Ø 3.55 mm 连接器孔数 SWS 在相应的终端图纸上给出 | Ø 3.55 mm 连接器孔数 SWS 在相应的终端图纸上给出 | Ø 3.55 mm 连接器孔数 SWS 在相应的终端图纸上给出 |
| 连接器接口说明 | |||
| 母端接口图纸 | 872-975-…00 | 872-975-…00 | 808-015-…00 |
| 孔数 | 料号 | 编码 | 中性母头连接器接口 | 验证状态 | ||
| 2 | 809-555-... | 可选 | 872-975-…00 | ZVEI: TK41/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 3 | 809-556-... | 可选 | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 4 | 809-557-... | 可选 | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 5 | 806-974-... | 可选 | 872-975-…00 | ZVEI: SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 8 | 809-560-... | 可选 | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 12 | 807-378-... | 可选 | 808-015-...00 | USCAR2: T3/V2/S2 | IP-CODE: IPX7/IPX9K2 | |

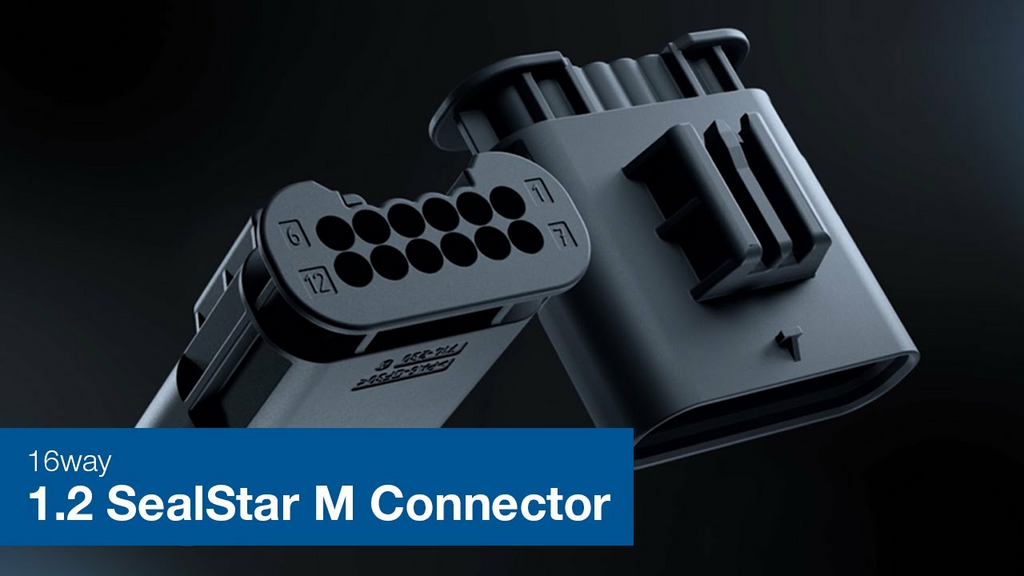

| 16 | 805-588-... | 可选 | 808-015...00 | ZVEI: TK31/SG2 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 使用LV124的温度采集方式进行测试
2 建议使用保护盖以达到IPX9K
