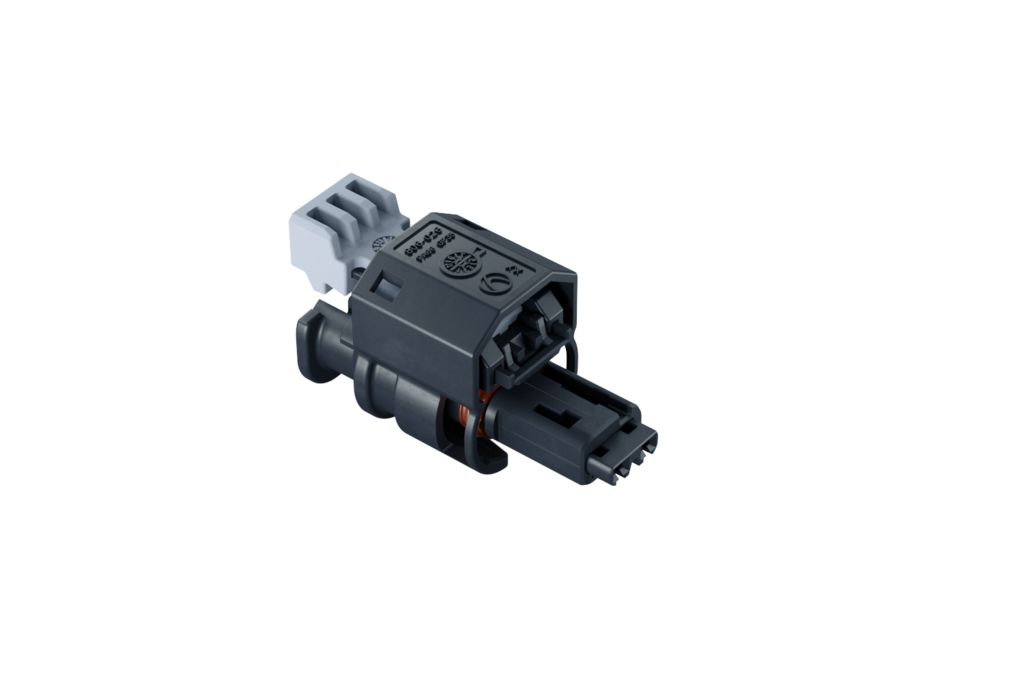

SealStar 1.2 HMK （密封之星）高抗震连接器



我们的专利高性能发动机接触系统不仅拥有SealStars系列的各项特色，其超高的抗振性、密封性、极端耐温性以及符合AK指令的插口设计、高接触力、自动化批量生产及其他诸多特性同样令人信服。

销售团队 中国 是您的专属咨询联系人

中国

+86 513 80705606
sales.china@cn.hirschmann-automotive.com
联系我们

除了能够承受高热动态负荷外，该系列外壳还具有以下优点：

  • 符合LV 214标准
  • 密封性等级：IPX9K+IPX7
  • 赫尔思曼汽车技术专利解决方案（两段式插接过程）
  • 高端子正向力实现高抗振性（性能经过最高标准检验：SG6最大重量可达80g）
  • 兼容现有AK 1.2接口， 适用于所有卡钩
  • 温度范围：-40°C至130°C（短时可高达150°C）
  • 导线横截面积：0.22 mm²至1 mm²
  • 绝缘直径：1.1 mm至2.1 mm
  • 翻套式接口形状与SealStar 1.2外壳一致，可使用现有保护盖

外壳的主要特征

孔数 2 - 6孔
电缆出线口 180°
端子系统 HMK: 1.2 mm
孔间距 4.0 mm
温度范围 -40°C至+130°C
（短时可高达+150°C）
线缆规格范围 0.22 至 1 mm2



端子的主要特征

  • 两段式插接工艺
  • 触点间的最小电阻
  • 正向接触力高
  • 具有极强抗振性
孔数 二次锁 编码 料号 定制/标准件 双排 LV-214 强度等级 USCAR 强度等级
2 可选 A 806-026-541 标准 - 符合 6 - -
2 可选 B 806-026-542 标准 - 符合 6 - -
3 可选 A 806-881-541 标准 - 符合 6 - -
3 可选 B 806-881-... 定制* - 符合 6 - -
3 可选 C 806-881-... 定制* - 符合 6 - -
3 可选 D 806-881-... 定制* - 符合 6 - -
4 可选 A 806-880-541 标准 - 符合 6 - -
4 可选 B 806-880-... 定制* - 符合 6 - -
4 可选 C 806-880-... 定制* - 符合 6 - -
5 可选 A 805-992-541 标准 - 符合 6 - -
5 可选 B 805-992-... 定制* - 符合 6 - -
6 可选 A 806-524-... 定制* - 符合 6 - -



*根据要求：OEM 具体设计/限定
