HISS - 磁场传感器

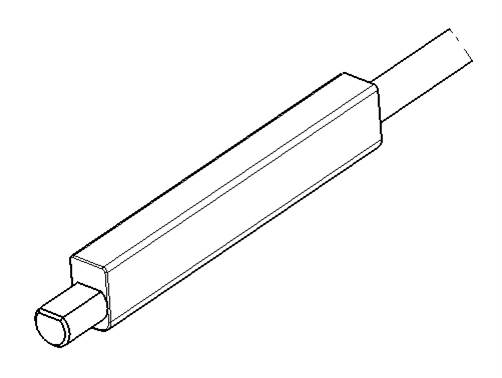

磁性气缸传感器主要用于监测气缸和夹持器上的活塞位置。传感器通过致动器壁检测集成在活塞中的磁铁的磁场。
由于采用非接触式位置检测，我们的磁性气缸传感器工作可靠且无磨损。即使在高处理速度下，也能可靠地检测活塞位置。
订购样品
销售团队 中国 是您的专属咨询联系人
中国
性质
- 适用于所有普通气缸类型的无接触和无磨损传感器
- 可提供各种安装元件
- 针对最恶劣工况的坚固设计
- 存储成本低（所有气缸型号只有一种传感器）
- 更换传感器时，通常无需再次调整开关点
- 由于外壳透明，开关点显示器（LED）清晰可见，简化了开关点的调整
- 适合高速运动
- EMC/ESD保护
- 可根据客户要求定制设计（如连接器、电缆长度等）
技术数据
| 工作电压 | 10 V 至 30 V |

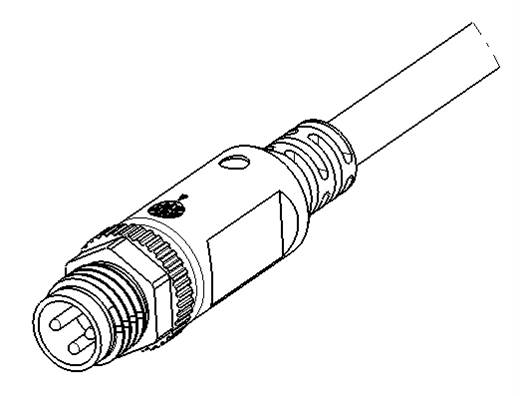

| 连接接口 | M8x1 连接器 |
| 输出类型 | 开路集电极PNP逻辑 |
| 输出 | 防短路、过载、反极性保护 |
| 防护等级 | IP67 |
| 工作温度 | -30°C 至 +85°C |
| 电缆长度 | 200 mm, 300 mm 或 600 mm |
电气特性
| 最低工作电压 | 10 V |
| 最高工作电压 | 30 V |
| 输出 | 开路集电极PNP逻辑 |
| LED开关状态 | 是 |
| 完全符合 EMC 标准 | 浪涌电压抗性仅由外部 TVS 二极管提供。 EN60947-5-2:2007 Teil 5-2 |
机械特性
| 可用电缆长度 | 0.2, 0.3 或 0.6 米 |
| 连接器 | M8x1 |
| 外壳材料 | PA-66 |
| 电缆材料 | PUR |
| 环境最低温度 | -30°C |
| 环境最高温度 | +85°C |
不能对磁性气缸传感器进行直接机械冲击！
| HISS-0001-HSO-W02-CM8-00 | 电缆长度 20 厘米 | 开关元件的高灵敏度 |
| HISS-0001-HSO-W03-CM8-00 | 电缆长度 30 厘米 | 开关元件的高灵敏度 |
| HISS-0001-HSO-W06-CM8-00 | 电缆长度 60 厘米 | 开关元件的高灵敏度 |
| HISS-0002-HSO-W02-CM8-00 | 电缆长度 20 厘米 | 开关元件的高灵敏度 |
| HISS-0002-HSO-W03-CM8-00 | 电缆长度 30 厘米 | 开关元件的高灵敏度 |
| HISS-0002-HSO-W06-CM8-00 | 电缆长度 60 厘米 | 开关元件的高灵敏度 |
