HISL - 位置传感器
中国
无磨损、可编程、用于测量角度的磁性霍尔传感器。永磁体产生的磁场根据旋转情况以线性输出电压的方式进行输出。提供有或无M8连接器的连接电缆供客户选择。
亮点
- 高偏差公差
- 最大气隙为5.2 mm
- 可根据客户要求进行编程
- 可在正面和纵向侧进行检测
- 传感器可安装在正常和仰卧位置
应用实例
- 工作中机器的位置检测
- 长度不超过40mm的长度测量系统
- 短冲程气缸的位置监测
- 链条张紧器的位置测量
性质
- 用于各种工业应用的无接触、无磨损行程/位置传感器
- 具有不同检测侧的变型扩展了安装可能性
- 针对最恶劣工况的坚固设计
- 磁铁和传感器上的黄铜螺纹衬套——用于耐用的螺栓连接
- 关键装配区域的铠装电缆
- 电压范围从5V到36V的变体可用
- 对准误差的高公差
- EMC/ESD保护
- 可以通过非磁性壁进行测量
- 根据客户要求定制设计（如连接器、磁铁、编程等）
技术数据
| 测量范围 | 40 mm |
| 连接接口标准界面 | M8x1 连接器或开放式电缆端 |
| 最大气隙 | 5.2 mm |
| 磁体到传感器的最大偏移量 | 2.0 mm |
| 防护等级 | IP6K9K |
| 工作温度 | -40°C 至 +125°C |
| 电缆长度 | 200 mm 或1.000 mm |
| 电源电压 | 4.5 V 至5.5 V 或 9 V 至 36 V |
| Electrical Features | 5 V Variants | 36 V Variants |
Min. Operating Voltage | 4.5 V | 9 V |
| Max. Operating Voltage < +85°C | 5.5 V | 36 V |
| Max. Operating Voltage < +125°C | 5.5 V | 25 V |
| Output Signal | ratiometric, analog voltage signal | ratiometric, analog voltage signal |
| Min. Output Signal | 10kΩ load resistor (PULL-Down) 10% VDD | 10kΩ load resistor (PULL-Down) 0.5 V |
| Max. Output Signal | 10kΩ load resistor (PULL-Down) 90% VDD | 10kΩ load resistor (PULL-Down) 4.5 V |
| Max. Signal Deviation | Measuring Range 40 mm/mech. positioning accuracy ±0.1 mm/HIS-magnet/-40°C ... +85°C ± 2% VDD | Measuring Range 40 mm/mech. positioning accuracy ±0.1 mm/HIS-magnet/-40°C ... +85°C ± 2.5 % 5 V |
| Fullfilled EMC Standards | EN13309:2010 | EN13309:2010 EN60947-5-2:2007 |
Mechanical Characterisitics: Sensor
| Cable Length with M8 Connector | 200 or 1.000 mm |
Cable Length without M8 Connector | 1.022,9 or 3.022,9 mm |
| Type of Connector | M8x1 |
| Housing Material | PA-6 GF30 |
| Cable Jacket Material | TPE, PUR |
| Protection Class with M8 Connector | IP66, IP67, IPx9k |
Protection Class without M8 Connector | IP66, IPx9k |
| Vibration Resistance | DIN EN 60947-5-2 |
| Min. Ambient Temperature | -40°C |
| Max. Ambient Temperature | +125°C |
Mechanical Characterisitics: Magnet
| Housing Material | PA-66 GF25 |
| Magnet Material | N42SH |
| Min. Ambient Temperature | -40°C |
| Max. Ambient Temperature | +125°C |
No direct impact on the magnet is allowed.
On request custom connectors, output signal programming, shielding and custom magnet designs are possible.

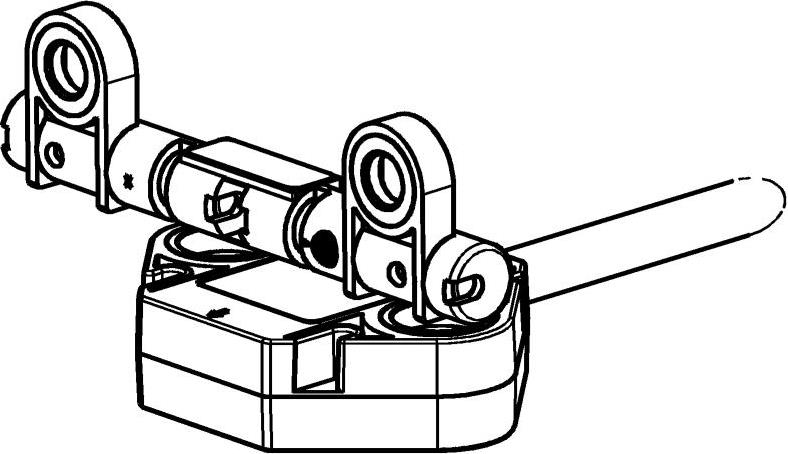

| 料号 | 磁铁的方向 | 检测方位 | 电缆端 |
| HISL-3115-V11-W02-CM8-00 | 平行于安装轴 | 正面 | 带连接器 200 mm |
| HISL-3115-V11-W10-CM8-00 | 平行于安装轴 | 正面 | 带连接器 1000 mm |
| HISL-3115-V11-W30-001-00 | 平行于安装轴 | 正面 | 不带连接器 3022.9 mm |
| HISL-3115-V11-W10-001-00 | 平行于安装轴 | 正面 | 不带连接器 1022.9 mm |
| HISL-3115-V12-W02-CM8-00 | 平行于安装轴 | 正面 | 带连接器 200 mm |
| HISL-3115-V12-W10-CM8-00 | 平行于安装轴 | 正面 | 带连接器 1000 mm |
| HISL-3115-V12-W30-001-00 | 平行于安装轴 | 正面 | 不带连接器 3022.9 mm |
| HISL-3115-V12-W10-001-00 | 平行于安装轴 | 正面 | 不带连接器 1022.9 mm |

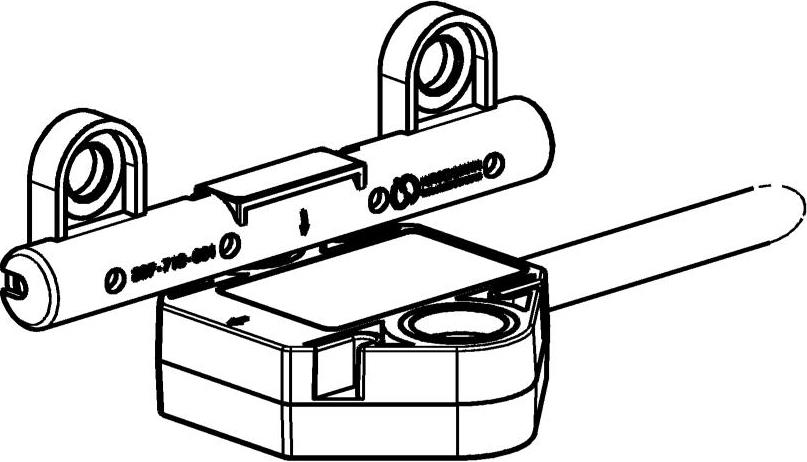

| 料号 | 磁铁的方向 | 检测方位 | 电缆端 |
| HISL-3125-V11-W02-CM8-00 | 横向安装轴 | 正面 | 带连接器 200 mm |
| HISL-3125-V11-W10-CM8-00 | 横向安装轴 | 正面 | 带连接器 1000 mm |
| HISL-3125-V11-W30-001-00 | 横向安装轴 | 正面 | 不带连接器 3022.9 mm |
| HISL-3125-V11-W10-001-00 | 横向安装轴 | 正面 | 不带连接器 1022.9 mm |
| HISL-3125-V12-W02-CM8-00 | 横向安装轴 | 正面 | 带连接器 200 mm |
| HISL-3125-V12-W10-CM8-00 | 横向安装轴 | 正面 | 带连接器 200 mm |
| HISL-3125-V12-W30-001-00 | 横向安装轴 | 正面 | 不带连接器 3022.9 mm |
| HISL-3125-V12-W10-001-00 | 横向安装轴 | 正面 | 不带连接器 1022.9 mm |

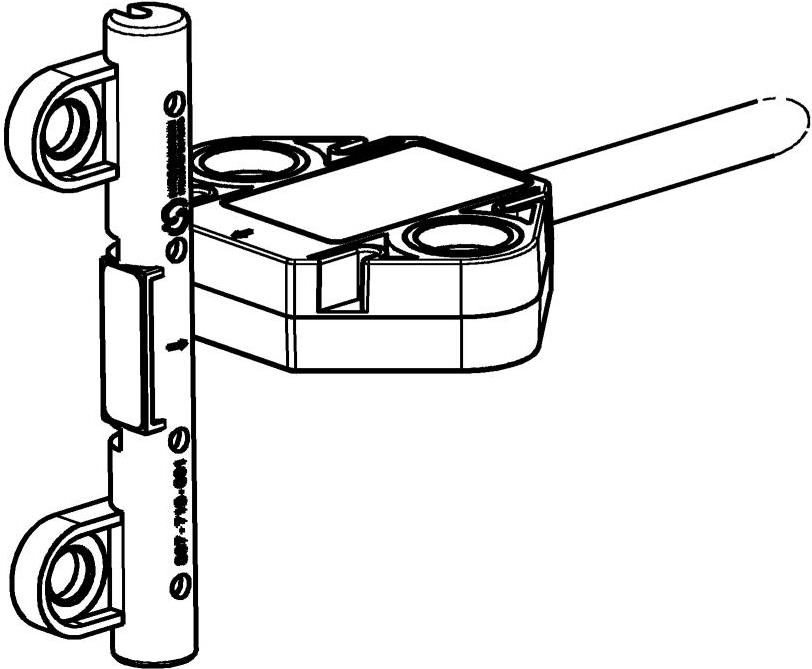

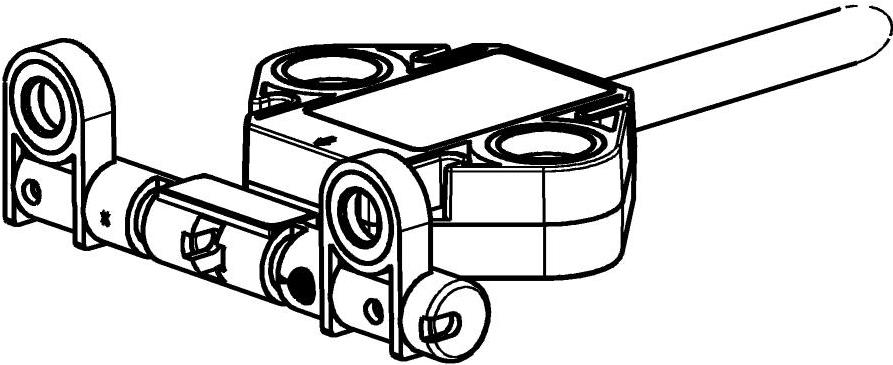

| 料号 | 磁铁的方向 | 检测方位 | 电缆端 |
| HISL-3215-V11-W02-CM8-00 | 与安装轴平行 | 长边 | 带连接器 200 mm |
| HISL-3215-V11-W10-CM8-00 | 与安装轴平行 | 长边 | 带连接器 1000 mm |
| HISL-3215-V11-W30-001-00 | 与安装轴平行 | 长边 | 不带连接器 3022.9 mm |
| HISL-3215-V11-W10-001-00 | 与安装轴平行 | 长边 | 不带连接器 1022.9 mm |
| HISL-3215-V12-W02-CM8-00 | 与安装轴平行 | 长边 | 带连接器 200 mm |
| HISL-3215-V12-W10-CM8-00 | 与安装轴平行 | 长边 | 带连接器 1000 mm |
| HISL-3215-V12-W30-001-00 | 与安装轴平行 | 长边 | 不带连接器 3022.9 mm |
| HISL-3215-V12-W10-001-00 | 与安装轴平行 | 长边 | 不带连接器 1022.9 mm |
| 料号 | 磁铁的方向 | 检测方位 | 电缆端 |
| HISL-3225-V11-W02-CM8-00 | 与安装轴平行 | 长边 | 带连接器 200 mm |
| HISL-3225-V11-W10-CM8-00 | 与安装轴平行 | 长边 | 带连接器 1000 mm |
| HISL-3225-V11-W30-001-00 | 与安装轴平行 | 长边 | 不带连接器 3022.9mm |
| HISL-3225-V11-W10-001-00 | 与安装轴平行 | 长边 | 不带连接器 1022.9mm |
| HISL-3225-V12-W02-CM8-00 | 与安装轴平行 | 长边 | 带连接器 200 mm |
| HISL-3225-V12-W10-CM8-00 | 与安装轴平行 | 长边 | 带连接器 1000 mm |
| HISL-3225-V12-W30-001-00 | 与安装轴平行 | 长边 | 不带连接器 3022.9mm |
| HISL-3225-V12-W10-001-00 | 与安装轴平行 | 长边 | 不带连接器 1022.9mm |
